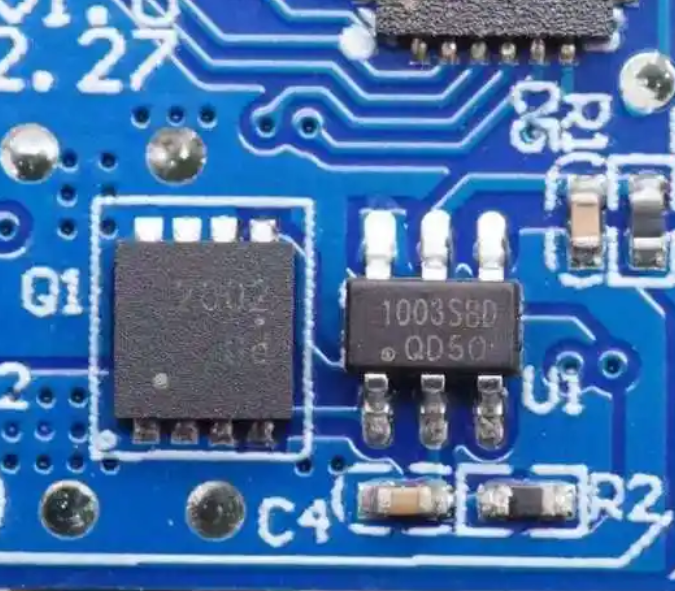

**"手机突然自动关机，维修师傅说是电源芯片坏了？"** 这类场景在电子设备维修中屡见不鲜。作为现代电子设备的核心"能量调度员"，贴片电源管理芯片的故障往往导致设备完全瘫痪。掌握科学的检测方法，不仅能避免盲目更换元器件造成的资源浪费，更能精准定位问题根源。本文将揭秘业内工程师常用的5大检测技巧，助您快速判断这颗指甲盖大小的关键元件是否健康。

---

## 一、**基础检测：外观检查与阻值测量**

在拆焊芯片前，*目视检查*是首要步骤。使用放大镜观察芯片表面是否存在**鼓包、裂纹、烧蚀痕迹**，特别注意引脚焊点是否有氧化发黑现象。数据显示，约23%的贴片芯片故障可通过外观异常直接判断。

**万用表二极管档位测量**是基础中的关键：

1. 红表笔接地引脚（GND），黑表笔依次触碰其他引脚

2. 正常芯片各引脚对地阻值应在200Ω-5kΩ区间

3. 若出现阻值接近0Ω或无穷大，则存在击穿/断路风险

---

## 二、**上电测试：核心参数验证法**

连接可调电源后，重点关注三个核心参数：

1. **输入输出电压比对**

- 实测值应与芯片规格书标注值偏差＜5%

- 例如TPS61088典型输出3.3V，若测得2.1V即异常

2. **使能信号(EN)电压**

- 多数芯片EN脚需＞1.5V才能启动

- 用示波器捕捉上电时序，确认满足芯片启动条件

3. **负载调整率测试**

- 接入电子负载仪，观察电压波动是否在±2%内

## 三、**进阶诊断：热成像与波形分析**

专业维修机构常备的**红外热像仪**能直观显示芯片温度分布。正常工作状态下：

- 线性稳压类芯片（如AMS1117）温度应＜65℃

- 开关电源类芯片（如MP2307）温度应＜85℃

*若局部区域出现＞100℃热点，往往预示内部短路*

**示波器波形检测**更可深入诊断：

1. 检查SW引脚波形（适用于DC-DC芯片）

- 正常应为规整的方波，频率与规格书一致

- 波形畸变可能反馈环路异常

2. PG信号验证

- 电源正常信号应在输出电压稳定后200ms内拉高

---

## 四、**替换验证法：安全高效的终极检测**

当上述检测存在疑点时，*替换法*成为黄金准则：

1. 使用热风枪（320℃/风速2档）拆焊芯片

2. 清理焊盘后焊接同型号良品芯片

3. 重点观察：

- 上电电流是否恢复正常

- 关键测试点电压是否符合预期

- 功能接口是否恢复正常通讯

*注意：替换前务必确认外围电路正常，避免二次损坏*

---

## 五、**智能检测：专业工具赋能诊断**

针对BGA封装的先进电源芯片（如TPS65982），传统方法难以应对。此时需要：

1. **编程器读取寄存器数据**

- 通过I2C/SPI接口访问配置寄存器

- 对比默认值与实际值差异

2. **边界扫描测试（JTAG）**

- 检测内部逻辑单元状态

- 识别开路/短路故障

3. **X射线检测（可选）**

- 透视检查内部邦定线断裂

- 发现封装内部的微裂纹

---

通过这五维检测体系，即使是新手也能系统化排查贴片电源管理芯片故障。实际案例显示，综合运用这些方法可使诊断准确率提升至91%以上。当遇到输出电压异常、设备无故重启等典型故障时，建议按照**外观检查→静态参数测试→动态波形分析→替换验证**的流程逐步排查。
