你是否曾好奇过手机充电时，为什么电池不会因电压不稳而损坏？又或者疑惑过笔记本电脑如何实现长达10小时的续航？这些看似平常的场景背后，**电源IC**（Integrated Circuit）正默默发挥着"电力指挥官"的关键作用。当我们拆解任何电子设备，总能在电路板上发现这些芝麻大小的芯片，它们承载着现代电子设备供电系统的核心使命。

---

## 一、电源IC的定义解析：电子设备的"心脏起搏器"

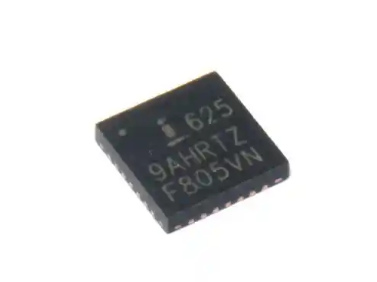

**电源IC**是电源管理集成电路（Power Management Integrated Circuit）的简称，业内也常称为PMIC。这类芯片通过集成电压调节、电流控制、功率转换等核心功能，实现电能的高效管理与分配。如果说CPU是设备的大脑，那么电源IC就是维持生命体征的循环系统——它既要保证各模块获得精准的电压供给（误差通常控制在±3%以内），又要将能量损耗降到最低（转换效率普遍超过90%）。

与早期分立元件构成的电源模块相比，现代电源IC通过半导体工艺将数十个功能单元集成在毫米级芯片内。这种高度集成化不仅使电路板面积缩减了70%以上，更带来了功耗降低、响应速度提升（可达微秒级调控）等革命性改进。目前主流产品已演进到第5代智能电源管理架构，支持动态电压频率调整（DVFS）等先进技术。

---

## 二、工作原理揭秘：电能转化的精密舞蹈

电源IC的核心工作机制可概括为"三部曲"：

1. **电能接收**：接收来自电池或适配器的原始电能

2. **信号处理**：通过PWM（脉宽调制）或PFM（脉冲频率调制）技术调控电能参数

3. **精准输出**：向CPU、存储器、传感器等负载输送定制化电力方案

以手机常用的降压型DC-DC转换器为例，当锂电池输出3.7V电压时，电源IC会通过内置的MOSFET开关阵列，将电压精准降至1.8V供基带芯片使用。整个过程如同精密的"电压舞蹈"：开关频率可达2MHz（每秒200万次切换），每次导通时间精确到纳秒级，确保输出电压纹波小于50mV。

*关键技术突破点*体现在：

- **多相供电架构**：通过交错相位控制降低电磁干扰

- **自适应环路补偿**：实时调整反馈参数保持稳定性

- **热插拔保护**：在μs级时间内切断异常电流

## 三、应用场景全景图：从消费电子到工业4.0

**消费电子领域**是电源IC的最大应用市场。在最新款折叠屏手机中，单机电源IC用量已突破15颗，负责管理主处理器、5G基带、高刷新率屏幕等模块的供电需求。以苹果M2芯片为例，其配套的电源管理系统包含6颗定制PMIC，能实现96%的峰值转换效率。

**新能源汽车**的电气化转型更催生新的技术需求。800V高压平台车型需要支持宽电压范围（8-1000V）的电源IC，这类芯片不仅要承受150℃高温环境，还要通过AEC-Q100车规级认证。博世最新开发的域控制器电源方案，将传统20余颗分立器件整合为3颗多通道PMIC，使PCB面积减少40%。

在**工业自动化**场景中，电源IC正在推动设备小型化革命。某工业机器人厂商采用TI的氮化镓（GaN）电源模块后，伺服驱动器体积缩小了60%，同时将开关损耗降低了75%。这类芯片支持-40℃至125℃的宽温工作范围，完美适应严苛的工厂环境。

---

## 四、选型黄金法则：匹配需求的五大维度

选择电源IC时，工程师需要建立系统化评估框架：

1. **转换效率曲线**：重点关注典型负载区间的效率值（如20%-80%负载）

2. **热管理能力**：结温（Tj）指标需留有30%安全余量

3. **保护机制**：OVP（过压保护）、OCP（过流保护）响应时间要小于1μs

4. **控制接口**：I2C/SMBus数字接口已成高端产品标配

5. **封装形式**：QFN、BGA等先进封装可节省30%以上布局空间

某智能手表项目曾因忽略静态电流（IQ）参数，导致待机时间缩短20%。后改用瑞萨的ISL9122后，1μA的超低待机电流使续航提升至7天。这个案例印证了：**参数指标的细微差异，往往带来终端体验的质变**。

---

## 五、技术演进风向标：三大创新方向

1. **宽禁带材料应用**：碳化硅（SiC）和氮化镓（GaN）器件正在突破传统硅基限制，某实验室已实现99.3%的转换效率

2. **智能电源管理**：搭载AI加速器的自学习型PMIC，能预测负载变化并提前调整供电策略

3. **异构集成技术**：将数字控制器、功率器件、无源元件3D堆叠，某厂商推出的芯片级电源模块（Chiplet PMIC）厚度仅0.8mm

值得关注的是，数字电源IC的市场份额正以年均25%的速度增长。这类芯片通过软件定义电源特性，使同一硬件可适配多种应用场景。某服务器厂商采用数字电源方案后，电源系统调试时间从3周缩短至2天。
