电池管理芯片原理图

本文来源:充电管理ic 编辑:诺芯法拉电容 日期:2025-05-01 浏览:0
文章导读

本文主要介绍了电池管理芯片的基本架构和关键技术,包括电压检测电路、电流检测电路、温度监测模块、均衡控制电路和通信接口。锂离子电池管理芯片通常包含高精度ADC,采用分压电阻网络和滤波电容进行电压采样。

## **为什么电池管理芯片如此重要?**

在智能手机、电动汽车、可穿戴设备等现代电子设备中,电池的性能直接影响用户体验。而电池管理芯片(Battery Management IC,简称BMIC)作为电池系统的“大脑”,负责监控、保护和优化电池的运行状态。**理解电池管理芯片的原理图,不仅有助于工程师优化设计,还能帮助用户更深入地了解设备的安全性和续航能力。**

本文将围绕电池管理芯片的原理图展开,解析其核心模块、工作逻辑以及关键技术,帮助读者掌握其设计要点。

---

## **1. 电池管理芯片的基本架构**

电池管理芯片通常由以下几个核心模块组成:

1. **电压检测电路**:实时监测电池单体的电压,确保充放电过程在安全范围内。

2. **电流检测电路**:通过采样电阻或霍尔传感器测量充放电电流,计算电池剩余电量(SOC)。

3. **温度监测模块**:防止电池过热,提高安全性。

4. **均衡控制电路**:在串联电池组中,平衡各单体电压,延长电池寿命。

5. **通信接口(如I2C、SPI、SMBus)**:与主控芯片交互,上报电池状态。

6. **保护逻辑(过压、欠压、过流、短路保护)**:在异常情况下切断电路,避免损坏电池。

这些模块在原理图中通常以功能区块的形式呈现,并通过模拟或数字信号相互关联。

---

## **2. 关键电路解析:以锂离子电池管理芯片为例**

### **2.1 电压检测与ADC采样**

锂离子电池的单体电压通常在2.5V~4.2V之间,管理芯片需要高精度ADC(模数转换器)进行采样。在原理图中,电压检测电路通常包括:

- **分压电阻网络**:将高电压按比例降低至ADC可接受的输入范围。

- **滤波电容**:消除高频噪声,提高测量精度。

*示例代码(模拟电压采样逻辑):*

```c

float read_battery_voltage() {

int adc_value = ADC_Read(CHANNEL_1); // 读取ADC值

float voltage = adc_value * (3.3 / 4095) * (R1 + R2) / R2; // 计算实际电压

return voltage;

}

```

### **2.2 电流检测与库仑计**

电流检测通常采用**库仑计(Coulomb Counter)**,通过积分电流计算电池的剩余容量(mAh)。原理图中常见的实现方式包括:

- **低侧电流检测**:在电池负极串联采样电阻,测量电压降。

- **高侧电流检测**:使用专用电流检测放大器(如INA219)提高精度。

**注意**:高侧检测可避免地线干扰,但成本较高。

### **2.3 温度监测与NTC热敏电阻**

电池温度过高可能引发热失控,因此管理芯片通常集成温度检测功能。原理图中常见的设计是:

- **NTC热敏电阻**:与固定电阻组成分压电路,ADC读取温度对应的电压值。

- **比较器保护**:当温度超过阈值时,直接触发关断MOSFET。

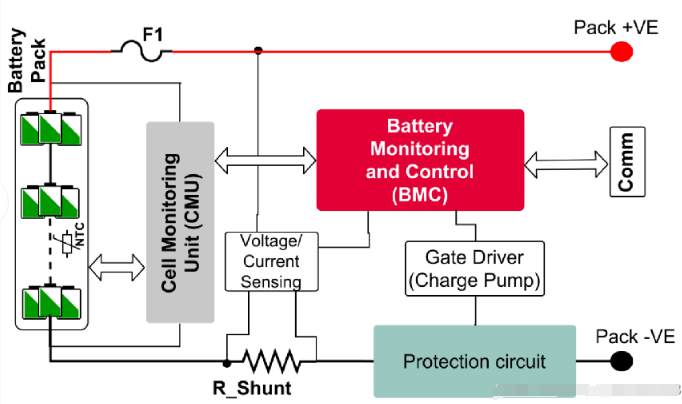

电池管理芯片原理图

## **3. 电池均衡技术:主动均衡 vs. 被动均衡**

在串联电池组(如电动汽车的电池包)中,各单体电池的容量可能不一致,导致某些电池过充或过放。**电池均衡技术**用于解决这一问题,原理图中常见的实现方式包括:

| **均衡类型** | **原理** | **优缺点** |

|-------------|---------|-----------|

| **被动均衡** | 通过电阻放电消耗高电压电池的能量 | 成本低,但能量浪费大 |

| **主动均衡** | 使用电感或电容转移能量至低电压电池 | 效率高,但电路复杂 |

*示例(被动均衡原理图):*

```

Cell1(+) ----|>|---- R1 ---- GND

Cell2(+) ----|>|---- R2 ---- GND

(其中 |>| 表示开关MOSFET)

```

---

## **4. 保护机制:如何防止电池损坏?**

电池管理芯片的核心任务之一是**安全保护**,原理图中通常包含以下保护电路:

- **过压保护(OVP)**:当电压超过阈值时,断开充电MOSFET。

- **欠压保护(UVP)**:防止电池过放,延长寿命。

- **过流保护(OCP)**:通过电流检测电路触发关断。

- **短路保护(SCP)**:通常在毫秒级响应,避免电池爆炸。

这些保护功能通常由**比较器+逻辑电路**实现,部分高端芯片还会集成自恢复功能。

---

## **5. 典型应用:从手机到电动汽车**

电池管理芯片的应用场景广泛,不同设备对芯片的要求也不同:

- **智能手机**:侧重小体积、低功耗,集成充放电管理。

- **电动汽车**:需要多节电池组管理,支持高精度均衡和高速通信。

- **储能系统**:强调长寿命和高可靠性,通常采用主动均衡技术。

以TI的**BQ系列**和ADI的**LTC系列**为例,它们的原理图设计均针对特定场景优化,工程师可根据需求选择合适的方案。

---

## **6. 未来趋势:智能化与高集成度**

随着物联网和AI技术的发展,电池管理芯片正朝着**智能化**和**高集成度**方向演进:

- **AI预测电池健康状态(SOH)**:通过机器学习算法优化充放电策略。

- **无线BMS(电池管理系统)**:减少线束复杂度,提高可靠性。

- **单芯片解决方案**:整合充电、计量、保护功能,降低BOM成本。

这些趋势将在未来的原理图设计中得到更广泛的应用。
