在智能手机的日常使用中，充电问题往往是最令人焦虑的体验之一。当设备出现充电异常时，许多用户的第一反应是怀疑电池老化，但事实上，隐藏在主板上的充电ic（电源管理芯片）可能才是真正的“罪魁祸首”。这颗仅有指甲盖大小的芯片，却掌控着电能转换与分配的核心任务，它的故障会引发一系列连锁反应，而其中最令人困惑的现象莫过于——充电IC损坏后，设备是否仍能勉强充电？

充电IC的角色与故障本质

充电IC是充电系统的“交通指挥官”，负责将充电器提供的交流电转换为设备所需的直流电，并精确调控电压和电流。它如同一个智能水坝，既要保证水流（电能）的稳定输送，又要防止洪水（过载）冲击下游电路。当这颗芯片损坏时，水坝的闸门可能部分卡死或失控，导致电能输送出现三种典型状态：完全阻断、间歇性导通或错误调节。因此，“能否充电”取决于芯片损坏的具体模块和程度。例如，若仅是电压检测模块失效，充电可能持续但速度异常；若是核心开关管击穿（如TP5400芯片第8脚MOS管烧毁），则可能直接中断供电。

故障下的充电表现：危险的“假象”

实际案例中，部分用户会观察到矛盾现象：手机显示充电图标，但电量不增反减。这通常意味着充电IC的监测功能已失灵，无法正确反馈电池状态，而电能实际上并未有效存储。更隐蔽的情况是芯片局部短路，导致充电时电流绕过电池管理系统，直接对主板放电。这种“偷电”行为不仅无法补充电量，还会加速元器件老化——就像用漏水的管道给游泳池注水，既浪费资源又腐蚀池壁。

另一种高风险场景是充电IC过热引发的“虚充”。当芯片内部电路出现阻抗异常（如SW节点振荡电流飙升至6.3A），设备可能短暂识别充电器，但随即因过热保护而断开。此时用户若反复插拔充电器，相当于逼迫受伤的运动员持续冲刺，最终可能导致芯片完全烧毁，甚至波及周边电路。

临时应对措施的双面性

某些应急方案可能暂时缓解症状，但隐藏着更大隐患。例如，重启设备或许能重置充电IC的软件逻辑，解决因系统错误导致的“假性故障”；使用低功率充电器则可能绕过芯片的过载保护机制，如同用细水管缓解爆管压力，虽能暂时通水却无法修复管道。值得注意的是，无线充电功能有时能绕过损坏的有线充电模块，但这本质上是通过另一套独立电路工作，并不能证明充电IC已“康复”。

预防与修复的技术逻辑

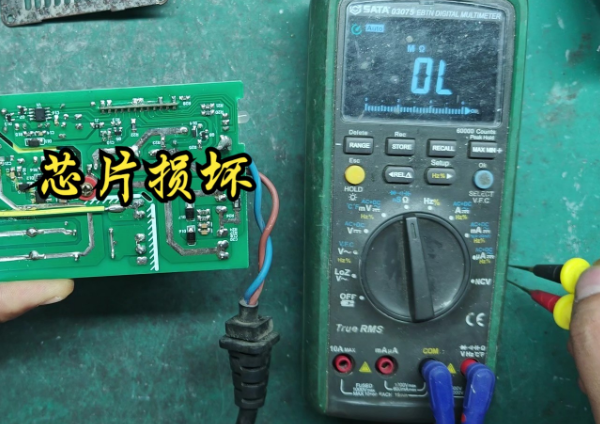

从设计层面看，优质充电IC会采用多重保护机制。例如在Boost型开关电源中，通过阻尼振荡控制可将放电电流限制在安全阈值（如5.5A），避免瞬间电流击穿MOS管。而对用户而言，避免使用非标充电器如同选择合适的水压——超过设备承受范围的“湍流”会冲垮芯片的电子堤坝。维修时则需要专业诊断：用万用表测量SW节点波形，能直观判断开关管是否存活；红外热成像则能捕捉芯片的异常发热点，就像用热力图定位“电子炎症”。

终极决策树：维修还是更换？

当设备出现充电异常时，可遵循以下判断流程：首先排除充电线/适配器问题；其次观察是否伴随音频故障（充电IC常与音频编解码器共用供电线路）；最后测试不同充电方式的表现。若确认芯片损坏，维修成本需权衡设备残值——老款机型更换主板可能不如直接置换新机，而高端设备则建议选择原厂芯片移植手术，避免第三方配件引发“排异反应”。

电能是智能设备的生命线，而充电IC就是这条生命线的守门人。它的故障从来不是简单的“能充与否”二元问题，而是涉及硬件健康、数据安全与使用体验的复杂方程式。理解这枚芯片的工作逻辑，不仅能帮助用户做出理性决策，更是对现代电子设备“生命体征”的深度认知。
