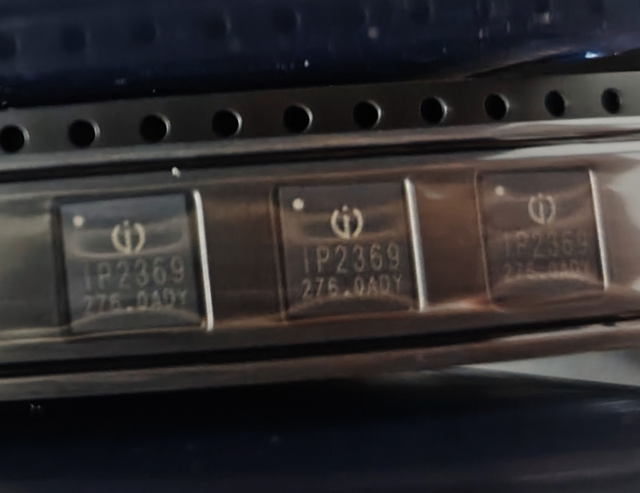

在国产快充芯片赛道，英集芯的名字早已被不少硬件人熟知。从早年的小功率充放电方案，到如今覆盖多串锂电池、多协议快充的产品线，这家公司的每一颗新芯片，都会在工程师圈子里掀起不小的讨论。而IP2369作为近期被频繁问起的型号，很多人都在问：它到底属于什么档次？值不值得用在新项目里？今天我们就先从普通电子爱好者和消费端的视角，把这颗芯片的定位聊透。

先给大家一个最直观的结论：IP2369绝对不是那种只会堆参数、价格高不可攀的旗舰级芯片，但它也绝非只能做“够用就好”的低端公模方案，它精准卡在了“高性价比主力级”这个黄金档位上——就像汽车圈里卖得最好的家用SUV，没有花里胡哨的多余功能，但你日常需要的核心配置它全给齐，价格还足够友好。

判断一颗电源管理芯片的档次，最核心的从来不是看它能支持多高的极限功率，而是看它在主流应用场景下，能不能把“稳定性、兼容性、成本”这三个最关键的三角平衡做好。我们先看最硬核的参数层面：IP2369是一颗集成了同步升降压变换器的多协议快充芯片，支持最大24W的输入输出功率，覆盖PD、QC、FCP、SCP等市面上绝大多数主流快充协议，甚至连很多百元级产品不支持的PPS协议它都做了适配。这是什么概念？就是你日常用的苹果、安卓手机，TWS耳机、平板、小型充电宝，它都能做到握手快速，不会出现“插上去半天不跳快充”的尴尬情况。

很多人会拿它和早年的IP5306这类经典入门芯片比，其实两者根本不在一个维度。IP5306时代的方案，大多只能做到18W左右的功率，协议支持也比较有限，往往需要外挂额外的协议芯片才能补全兼容性；而IP2369把升降压功率管、协议识别、电量检测、保护电路全部集成在了一颗芯片里，外围元器件数量直接减少了近三分之一，不仅BOM成本能压下来，生产时候的良率也更容易控制。这种高集成度的设计，放在三年前还是中高端芯片才有的配置，现在放到IP2369这个价位段，本身就说明了国产芯片迭代的速度有多快。

从市场定位来看，IP2369最核心的应用场景，其实是我们身边最常见的那些“走量型”快充产品：百元级的20000mAh移动电源、桌面多口快充插排、车载充电器、小型户外电源的USB输出口，甚至是很多人买手机送的第三方兼容充电器，里面都有可能藏着一颗IP2369。你很少会在定价大几百的旗舰级氮化镓充电器、上百瓦的专业户外电源里看到它，但在100元以内的快充配件市场，它绝对是能排进前三的热门选型。

当然，它也有自己的明确边界。比如它最高支持的功率停留在24W，没有办法做现在旗舰手机上动辄65W、100W的超级快充；它的外围可配置空间不算大，没办法做出太多厂商自定义的特殊功能，比如屏显功率校准、自定义小电流模式档位这类玩法；在极端高温或者低温环境下，它的功率降额曲线会相对保守，不如那些定价高两倍以上的工业级芯片表现激进。但这些“不完美”，恰恰是它定位精准的体现——它从设计之初就没有打算去抢高端旗舰的市场，就是瞄准了绝大多数普通人日常使用的主流场景，把这个价位段能做好的事情做到了极致。

很多人对“档次”的理解有个误区，觉得参数越高、价格越贵就档次越高。但在消费电子行业，真正能走量、能被市场广泛认可的芯片，从来不是那些堆料堆到极致的旗舰型号，而是像IP2369这样，能在成本、性能、可靠性之间找到最优解的产品。你不会用它去做专业级的工业设备，也不会用它去做对标千元级的高端数码配件，但当你想做一款大多数人都能用得起、用着稳定不踩坑的快充产品时，它永远是你方案列表里不会出错的选择。

就像我们身边绝大多数靠谱的日用品，没有耀眼的营销噱头，也没有夸张的参数宣传，但它就安安静静地待在产品的电路板上，在你插上手机的那一刻，稳稳地输出电力，不会出故障，不会伤设备，价格还足够实在。这种“刚刚好”的靠谱，其实就是一颗中端主力芯片最大的价值。
