锂电池作为现代电子设备中常用的电源，其充电过程涉及到一系列复杂的电化学和电子技术。本文将详细介绍锂电池的充电原理、充电阶段以及常见的充电电路图。

## 一、锂电池充电原理

锂电池的充电过程是基于锂离子在电池正负极之间的移动实现的。锂离子电池的正极材料通常为锂化合物，负极为石墨等材料。在充电过程中，锂离子从正极脱出，通过电解液迁移到负极，并嵌入负极材料中。同时，电子通过外部电路从负极流向正极，实现电荷的平衡。放电过程则相反，锂离子从负极脱出，返回正极。

## 二、锂电池充电阶段

锂电池的充电过程通常分为以下几个阶段：

### 1. 涓流充电（低压预充）

当电池电压低于3V时，电池处于深度放电状态，此时需要先进行预充电。预充电电流较小，通常为设定电流的1/10（即0.1C），以避免对电池造成过大的冲击。随着充电的进行，电池电压逐渐上升，直至达到3V左右。

### 2. 恒流充电

当电池电压上升到3V以上时，进入恒流充电阶段。在此阶段，充电电流保持恒定，通常为0.2C至1C之间。随着充电的进行，电池电压持续上升，直至接近设定的最高充电电压（一般为4.2V）。

### 3. 恒压充电

当电池电压达到4.2V时，充电方式由恒流充电转为恒压充电。在恒压充电阶段，充电电压保持恒定，而充电电流逐渐减小。当充电电流下降至设定电流的1/10时，认为电池已充满，充电过程结束。

### 4. 充电终止

充电终止阶段是充电过程的最后一步。在此阶段，充电器会检测电池的电压和电流，以确认电池是否已充满。一旦确认电池已充满，充电器会停止充电，以防止过充对电池造成损害。

## 三、锂电池充电电路图

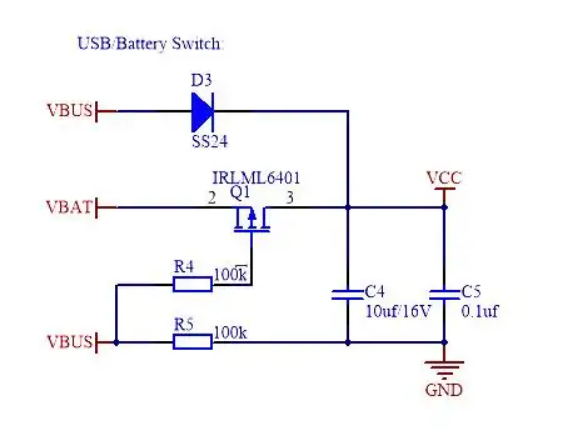

锂电池充电电路通常由电源输入、恒流、恒压以及状态指示等部分组成。以下是一个简单的锂电池充电电路图示例：

```

+220V AC

|

[电源变压器 T]

|

[整流桥堆 UR]

|

[滤波电容器 C]

|

+------------+

| |

[恒压电路] [恒流电路]

| |

[电阻器 R1] [晶体管 V2]

[电位器 RP1] [电阻器 R3]

[精密稳压集成电路 IC] [电位器 RP2]

| |

+------------+

|

[电池 GB]

|

[充电指示电路]

|

[晶体管 V3]

|

[发光二极管 VL]

|

GND

```

### 电路说明：

- **电源输入**：220V交流电通过电源变压器T降压后，经整流桥堆UR和滤波电容器C处理，生成直流电压供后续电路使用。

- **恒压电路**：由电阻器R1、电位器RP1、晶体管V1和精密稳压集成电路IC组成，用于提供稳定的充电电压。

- **恒流电路**：由晶体管V2、电阻器R3和电位器RP2组成，用于控制充电电流的恒定。

- **充电指示电路**：由晶体管V3、电阻器R4、R5以及发光二极管VL组成，用于指示充电状态。当电池GB的电压达到4.2V时，V3截止，VL熄灭，表示进入恒压充电阶段。

## 四、注意事项

- 在进行锂电池充电时，务必选择适合的充电器和充电参数，以避免过充、过放等情况对电池造成损害。

- 定期检查电池的电量和健康状况，及时进行充电和维护。

- 如遇电池故障或异常情况，请及时联系专业人员进行检修和处理。
