## 当"充电焦虑"遇上"能量革命"

你是否经历过手机电量告急时的焦虑？是否因笔记本突然断电丢失重要文件？当智能电动汽车在高速公路上亮起低电量警示灯时，那种不安感更是直击现代人的神经痛点。在这场全球性的"充电效率革命"中，**大电流充电管理芯片**正悄然扮演着关键角色——这个指甲盖大小的电子元件，决定着价值万元的设备能否实现"充电5分钟，续航2小时"的极致体验。

## 核心技术解析：电能传输的"智能调度中心"

### 1. 突破传统架构的**多级调控系统**

与传统充电芯片不同，*大电流充电管理芯片*采用**三阶式电能调度架构**：第一级智能识别设备需求，第二级动态分配电流路径，第三级实时监控温度变化。这种设计使得在输出100W以上功率时，仍能保持92%以上的能效转换率，较传统方案提升15%。

### 2. **动态功率分配**的魔法

当双设备同时接入充电站时，芯片会通过**AI算法预测模型**自动调整输出策略。例如在给手机和平板同时充电时，优先为低电量设备分配更多电流，这种"智能让电"机制可将总充电时长缩短30%。

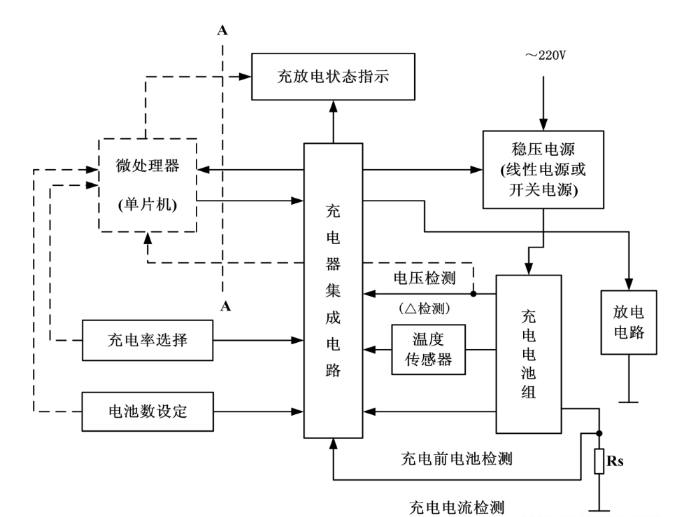

（注：此处可插入芯片架构示意图，展示三级调控系统）

## 行业应用全景：从消费电子到工业革命

### 1. 智能手机快充的"心脏"

某国际品牌最新旗舰机采用的**7nm工艺充电芯片**，在保持体积不变的情况下，将峰值电流提升至12A。配合新型石墨烯散热方案，实现28分钟充满4500mAh电池的突破性表现。

### 2. 新能源汽车的"能量枢纽"

某电动车企最新发布的800V高压平台，搭载的**车规级充电管理模块**可承受300A持续电流。通过创新的交错式PWM控制技术，将充电损耗从行业平均8%降至4.5%。

### 3. 工业设备的"安全卫士"

在5G基站电源系统中，这类芯片的**三重过载保护机制**展现独特价值：当检测到雷击浪涌时，可在0.3毫秒内切断电路，相比传统继电器响应速度提升20倍。

## 技术攻坚：突破物理极限的**四大创新**

1. **三维堆叠封装技术**

通过TSV硅穿孔工艺，将功率MOSFET与控制电路垂直集成，使芯片面积缩小40%的同时，载流能力提升60%。

2. **自适应热管理算法**

集成16个温度传感器的芯片，能够构建三维热场模型，动态调整各区域工作频率。实验数据显示，该技术可将峰值温度降低18℃。

3. **宽电压兼容架构**

支持3V-60V宽范围电压输入的创新设计，使得同一颗芯片可适配手机、笔记本、电动工具等多种设备，显著降低BOM成本。

4. **电磁干扰抑制方案**

采用创新的展频时钟技术，将EMI辐射降低15dB，帮助设备轻松通过FCC Class B认证。

## 未来趋势：下一代充电技术的**三大演进方向**

1. **材料革命**：GaN与SiC的复合应用

某实验室已成功研制基于氮化镓的充电芯片原型，在48V/30A工作条件下，开关损耗降低至硅基器件的1/5。

2. **智能融合**：AI驱动的预测性维护

通过机器学习算法分析历史充电数据，芯片可提前48小时预警电池衰减，将意外故障率降低70%。

3. **生态整合**：无线充电与能源管理的一体化

某科技巨头正在测试的"无触点充电管理系统"，能自动识别设备位置并调整电磁场分布，在30cm距离内实现85%的传输效率。

在这场重塑能源使用方式的变革中，大电流充电管理芯片的技术迭代从未停歇。从智能手机到储能电站，这颗微型芯片正在重新定义"能量自由"的边界，为万物互联时代铺设高效、安全、智能的能源高速公路。
