**你是否想过，手机快充时为什么不会过热爆炸？智能手表为何能在微小电池下续航一周？答案藏在那个指甲盖大小的芯片里——它正是现代电子设备的“电能指挥官”：充电ic芯片。**

---

## 一、充电IC芯片的定义与核心作用

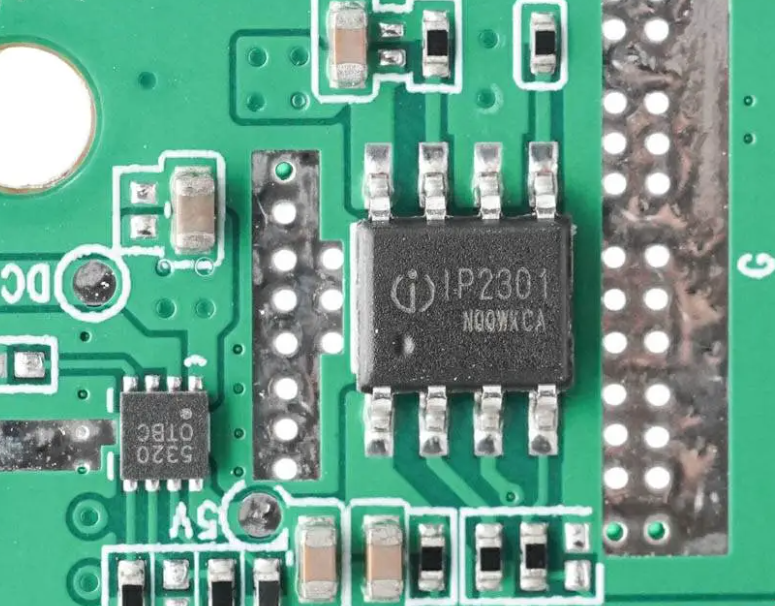

**充电IC芯片（Charge Management Integrated Circuit）**是一种专门管理电能输入、分配及存储的微型电子元件。它如同设备的“能源调度中心”，负责将外部电源（如充电器、无线充电板）的电能高效转化为电池可接收的电压与电流，同时监控充电全过程的安全性。

在智能手机、TWS耳机、新能源汽车等领域，充电IC芯片直接影响着三大核心体验：

- **充电速度**：通过动态调节电压与电流，缩短充电时间；

- **续航能力**：优化电能分配，减少无效损耗；

- **设备寿命**：防止过充、过放、过热，延长电池健康度。

以手机快充为例，当用户插入充电器时，充电IC芯片会与充电器“握手通信”，协商最佳功率方案。若检测到电池温度异常，芯片会立即降低输入功率，避免安全隐患。

---

## 二、充电效率提升的关键：快充技术背后的秘密

近年来，手机厂商竞相宣传的“30分钟充满50%”等快充技术，本质上依赖**充电IC芯片的算法升级与硬件突破**。主流方案分为两类：

1. **高压快充**（如QC 4.0、PD 3.0）：将充电器输出提升至9V/12V，再通过芯片降压为电池适用的4.2V；

2. **大电流直充**（如OPPO VOOC、华为SuperCharge）：保持5V电压，但将电流提升至5A甚至更高，减少能量损耗。

**关键突破点在于“电荷泵技术”**：充电IC芯片通过电容与开关阵列，将输入电压“切割”为多段脉冲，既能实现高效率电能转换（98%以上），又能避免传统降压电路的发烫问题。

## 三、安全防护：充电IC芯片的“三重保险”机制

2021年某品牌电动车自燃事故的调查显示，电池管理系统（BMS）故障是主因之一。这凸显了充电IC芯片在安全防护中的不可替代性。其核心防护机制包括：

- **温度监控**：内置NTC热敏电阻，实时感知电池温度，触发限流或断电；

- **过压/过流保护**（OVP/OCP）：防止雷击、劣质充电器等外部风险；

- **电池健康管理**：通过AI算法学习充放电习惯，延缓锂离子活性衰退。

以苹果MagSafe无线充电为例，其充电IC芯片不仅控制15W功率输出，还会根据手机壳厚度、对齐位置自动调整磁场强度，避免能量浪费与局部过热。

---

## 四、从消费电子到新能源：充电IC芯片的跨界应用

**充电IC芯片的应用早已突破手机、笔记本电脑的范畴**，向两大领域快速延伸：

### 1. 微型设备：无线化与低功耗挑战

TWS耳机的充电仓需要管理耳机与自身电池的双向供电，且空间仅硬币大小。**德州仪器BQ25619**等专用芯片，可在2mm×2mm的面积内完成无线接收、降压充电、负载检测等功能，待机功耗低至2μA。

### 2. 新能源汽车：高压平台与能量回收

电动汽车的800V高压平台对充电IC芯片提出了严苛要求：需支持1000V耐压、双向充放电（V2G）、以及制动能量回收。**英飞凌TLF35584**等车规级芯片，能在-40℃~150℃环境下稳定工作，并实现95%以上的能量转化效率。

---

## 五、未来趋势：更智能、更集成、更环保

随着GaN（氮化镓）、SiC（碳化硅）等第三代半导体材料的普及，充电IC芯片正朝着三个方向进化：

- **高频高效化**：GaN器件可使开关频率提升至MHz级别，芯片体积缩小50%；

- **智能预测**：通过机器学习分析用户习惯，提前预热电池或切换充电模式；

- **能源互联**：与太阳能板、储能设备协同，构建个人微电网系统。

例如，Anker最新发布的**GaNPrime™技术**，通过自研充电IC芯片实现“全时功率分配”——当一个设备充满后，自动将剩余功率转移至其他设备，整体充电效率提升2.3倍。

---

**从5W“五福一安”到240W秒充，从有线插拔到隔空传电，充电IC芯片的进化史，本质上是一部人类追求能源效率极致的缩影。** 这颗默默工作的芯片，正在重新定义我们与电能的关系。
