## **为什么直流充电模块如此重要？**

在新能源汽车、数据中心、工业设备等领域，**直流充电模块**（DC Charging Module）作为电能转换的核心部件，直接影响充电效率、设备寿命和能源利用率。随着快充技术的普及，理解其工作原理不仅有助于优化系统设计，还能为技术选型提供科学依据。本文将深入解析直流充电模块的**电路结构**、**控制逻辑**及**关键性能指标**，帮助读者掌握这一技术的核心要点。

---

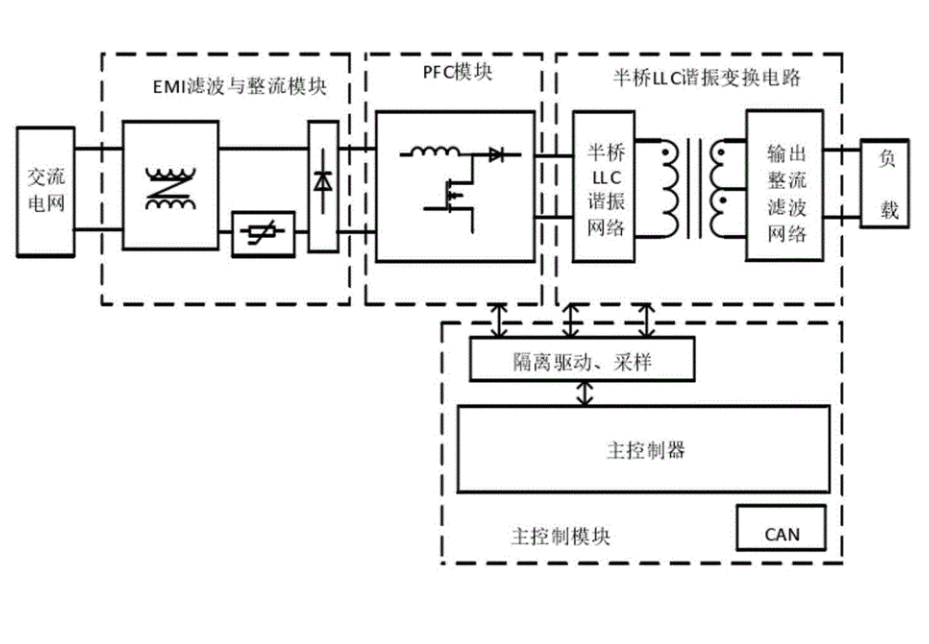

## **1. 直流充电模块的基本构成**

直流充电模块的核心功能是将交流电（AC）或直流电（DC）转换为可控的直流输出，其典型结构包括以下部分：

- **输入整流滤波单元**：将交流电转换为脉动直流，并通过滤波电路（如LC滤波器）减少纹波。

- **高频逆变单元**：通过**IGBT**或**MOSFET**等开关器件，将直流电转换为高频交流（通常几十kHz至MHz），以提高能量密度。

- **变压器隔离单元**：实现输入/输出的电气隔离，同时调整电压等级。

- **输出整流滤波单元**：将高频交流再次转换为平滑直流，供负载使用。

- **控制与保护电路**：基于**PWM（脉宽调制）**或**数字信号处理器（DSP）**调节输出电压/电流，并集成过压、过流、过热等保护功能。

> **关键点**：模块的**效率**和**功率密度**取决于开关器件的选型、拓扑结构（如LLC、移相全桥）以及散热设计。

---

## **2. 主流拓扑结构及其特点**

根据应用场景的不同，直流充电模块常采用以下几种电路拓扑：

### **（1）Buck-Boost 拓扑**

- **原理**：通过调整开关占空比实现升压或降压，适用于宽输入电压范围。

- **优势**：结构简单，成本低。

- **局限**：效率较低（通常85%~92%），适用于小功率场景。

### **（2）LLC 谐振拓扑**

- **原理**：利用谐振腔（电感-电容-电感）实现软开关，降低开关损耗。

- **优势**：效率可达**95%以上**，适合高功率密度设计（如电动汽车快充桩）。

- **局限**：控制算法复杂，需精确匹配谐振参数。

### **（3）移相全桥拓扑**

- **原理**：通过相位差控制实现零电压开关（ZVS），减少开关损耗。

- **优势**：效率高、EMI噪声低，常见于工业级电源。

- **局限**：需高频变压器，成本较高。

> **行业趋势**：随着**SiC（碳化硅）**和**GaN（氮化镓）**器件的普及，高频、高效拓扑成为研发重点。

## **3. 核心性能指标与优化方向**

直流充电模块的性能直接影响终端设备的充电速度和可靠性，主要评估指标包括：

- **转换效率**（η）：通常要求≥94%，损耗主要来自开关器件和磁性元件。

- **功率密度**（W/cm³）：高密度设计可减小体积，但需平衡散热需求。

- **输出精度**：电压/电流波动需控制在±1%以内，依赖闭环控制算法。

- **温度管理**：过热会降低寿命，**风冷**或**液冷**是常见散热方案。

**优化案例**：

- 采用**多相交错并联技术**，降低电流纹波；

- 使用**数字控制（DSP+FPGA）**提升动态响应速度；

- 通过**AI预测算法**优化负载匹配，减少能量浪费。

---

## **4. 应用场景与技术挑战**

### **（1）新能源汽车快充**

- **需求**：支持高电压（800V平台）、大电流（300A+），充电时间≤15分钟。

- **挑战**：电池管理系统（BMS）与充电模块的实时通信，防止过充。

### **（2）数据中心电源**

- **需求**：48V直流配电，模块需具备**N+1冗余**和热插拔功能。

- **挑战**：7×24小时连续运行下的可靠性。

### **（3）可再生能源储能**

- **需求**：双向充放电（V2G），实现电网调峰。

- **挑战**：宽输入电压范围（如150V~1000V）下的效率优化。

---

## **5. 未来发展方向**

- **宽禁带半导体**：SiC/GaN器件可进一步提升开关频率和效率。

- **智能化**：结合物联网（IoT）实现远程监控和故障预测。

- **标准化**：统一通信协议（如CCS、CHAdeMO）以兼容多品牌设备。

通过以上分析可见，直流充电模块的技术演进正推动着能源转换领域的革新。无论是提升效率还是拓展应用场景，**创新设计与材料突破**将是未来的核心驱动力。
