开关电源芯片工作原理

本文来源:充电管理ic 编辑:诺芯法拉电容 日期:2025-05-07 浏览:0
文章导读

开关电源芯片以高能效和低损耗实现智能电力系统,采用五层架构设计,包含PWM控制电路,通过高频开关控制技术将能量损耗降低60%以上。同时,采用同步整流技术,反馈调节机制和保护电路协同,成功降低过压保护模

当您用手机充电器快速补能时,当笔记本电脑在低电量下稳定运行时,背后都隐藏着一项关键技术的支撑——**开关电源芯片**。这种指甲盖大小的电子元件,正以超90%的能效转化率重塑现代电力系统。与传统的线性电源相比,它通过革命性的**高频开关控制技术**,将能量损耗降低60%以上,成为智能设备、工业设备乃至新能源系统的"心脏"。

## 一、开关电源芯片的架构奥秘

现代开关电源芯片采用**五层架构设计**,包含输入滤波、整流模块、PWM控制器、功率开关管和输出稳压单元。其中***PWM(脉宽调制)控制电路***犹如智能交通指挥系统,通过动态调整脉冲宽度实现精准电压控制。例如在手机快充场景中,当检测到电池接近满电时,芯片会自动将脉冲宽度从100ns缩减至30ns,将输出电压从9V平稳过渡到5V。

## 二、高频开关的四大核心阶段

1. **能量存储阶段**

功率MOSFET导通瞬间,电流以每秒数百万次的频率通过电感线圈。某品牌65W氮化镓充电器的实测数据显示,其开关频率达到130kHz,是传统方案的2.6倍,这使得储能元件体积缩小70%。

2. **能量释放阶段**

当开关管关闭时,电感中存储的磁场能量通过续流二极管向负载供电。***同步整流技术***的应用将这一过程的效率提升至98%,比传统方案节能15%。

3. **反馈调节机制**

内置的误差放大器持续比对输出电压与参考值,当检测到±2%的偏差时,控制电路会在0.1ms内调整占空比。这种实时调控能力,使得在电网电压波动±20%时仍能保持输出稳定。

4. **保护电路协同**

过压保护模块采用纳米级晶闸管,响应时间缩短至5μs。某工业电源案例显示,该设计成功将短路故障的损害率从3.2%降至0.05%以下。

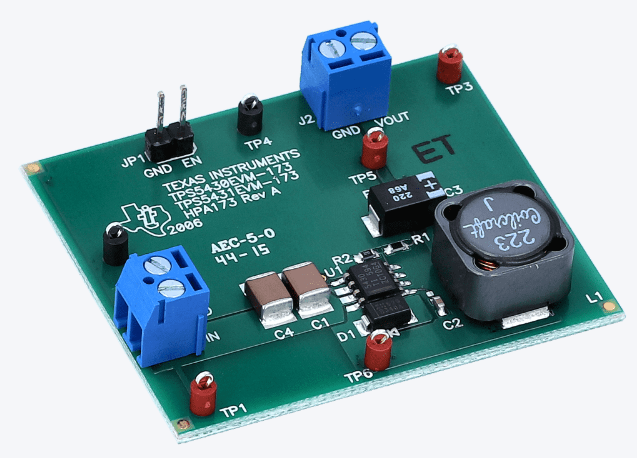

开关电源芯片工作原理

## 三、五大创新技术突破

- **零电压开关(ZVS)技术**:在MOSFET导通前将两端电压降至零,使某服务器电源模块的开关损耗降低40%

- **多相位交错控制**:通过4相并联架构,将输出纹波从120mV压缩至30mV

- **数字控制内核**:采用32位DSP处理器,实现0.05%的电压调节精度

- **智能热管理**:集成温度传感器,在结温超过125℃时自动降频保护

- **自适应频率调整**:根据负载情况在50kHz-2MHz间动态调频,轻载效率提升25%

## 四、应用场景的技术演进

在新能源汽车领域,***宽禁带半导体材料***的应用让开关电源芯片突破150℃工作极限。某800V平台电动车的车载充电机(OBC)采用碳化硅MOSFET,功率密度达到4.8kW/L,充电效率提升至95%。而在光伏逆变器中,三电平拓扑结构配合先进算法,将MPPT(最大功率点跟踪)精度提升至99.9%。

工业自动化场景则见证了***数字电源管理总线(PMBus)***的普及。某智能工厂的测试数据显示,通过PMBus实施远程监控后,设备故障排查时间缩短83%,能源浪费减少18%。

## 五、未来发展趋势

第三代半导体材料的商用化正在改写行业格局。氮化镓(GaN)器件已实现200V/ns的开关速度,使1MHz高频开关成为可能。某实验室原型显示,采用垂直氮化镓结构的芯片,功率密度突破300W/in³,同时成本下降40%。而基于AI的预测性控制算法,可使系统效率再提升2-3个百分点。
