锂电池充电原理图详解

本文来源:充电管理ic 编辑:诺芯法拉电容 日期:2025-04-28 浏览:0
文章导读

锂电池充电原理图解析,主要分为预充电、恒流充电、恒压充电和充电终止四个阶段,其中预充电阶段保护电池,恒流充电阶段快速充电,恒压充电阶段防止过充,充电终止阶段接近满电。

在现代电子设备中,锂电池因其高能量密度、长循环寿命和轻便特性而成为首选电源。然而,锂电池的充电过程并非简单地将电流注入电池,而是涉及复杂的电路控制和化学反应的精确管理。本文将深入解析**锂电池充电原理图**,帮助读者理解其工作机制,并为实际应用提供参考。

## 锂电池充电的基本原理

锂电池的充电过程可以分为几个关键阶段:**预充电**、**恒流充电**、**恒压充电**和**充电终止**。每个阶段都有其特定的目的和电路设计。

### 1. 预充电阶段

当锂电池电压过低(通常低于3.0V)时,直接进行大电流充电可能会损坏电池。因此,**预充电阶段**采用小电流(通常为0.1C)将电池电压提升至安全水平。这一阶段的主要目的是保护电池,避免过放电带来的损害。

### 2. 恒流充电阶段

在电池电压达到预充电阈值后,进入**恒流充电阶段**。此时,充电器以恒定电流(通常为0.5C至1C)向电池供电,电池电压逐渐上升。这一阶段是充电过程中能量输入的主要阶段,电池的容量快速增加。

### 3. 恒压充电阶段

当电池电压接近其额定电压(通常为4.2V)时,充电器切换到**恒压充电阶段**。此时,充电电压保持不变,充电电流逐渐减小。这一阶段的主要目的是防止电池过充,确保电池安全。

### 4. 充电终止阶段

当充电电流降至预设值(通常为0.1C或更低)时,充电器会停止充电,进入**充电终止阶段**。此时,电池已接近满电状态,继续充电可能会带来安全隐患。

## 锂电池充电原理图解析

为了实现上述充电过程,锂电池充电器通常包含以下几个关键电路模块:**电源管理单元**、**电流检测电路**、**电压检测电路**和**控制逻辑单元**。

### 1. 电源管理单元

**电源管理单元**是充电器的核心部分,负责将输入电压转换为适合锂电池充电的电压和电流。常见的电源管理芯片包括**线性稳压器**和**开关模式电源(SMPS)**。其中,SMPS因其高效率而被广泛应用。

### 2. 电流检测电路

**电流检测电路**用于监测充电电流,确保其在安全范围内。常见的电流检测方法包括**电阻检测**和**霍尔效应传感器**。电阻检测通过在充电回路中串联一个小阻值电阻,测量其两端电压来计算电流;霍尔效应传感器则通过磁场变化来检测电流。

### 3. 电压检测电路

**电压检测电路**用于监测电池电压,确保其不超过额定电压。电压检测通常通过分压电阻网络和模数转换器(ADC)实现。ADC将模拟电压信号转换为数字信号,供控制逻辑单元处理。

### 4. 控制逻辑单元

**控制逻辑单元**是充电器的大脑,负责根据电流和电压检测结果,控制电源管理单元的工作状态。控制逻辑通常由微控制器(MCU)或专用充电管理芯片实现。通过编程,控制逻辑可以实现复杂的充电策略,如温度补偿、过压保护和短路保护。

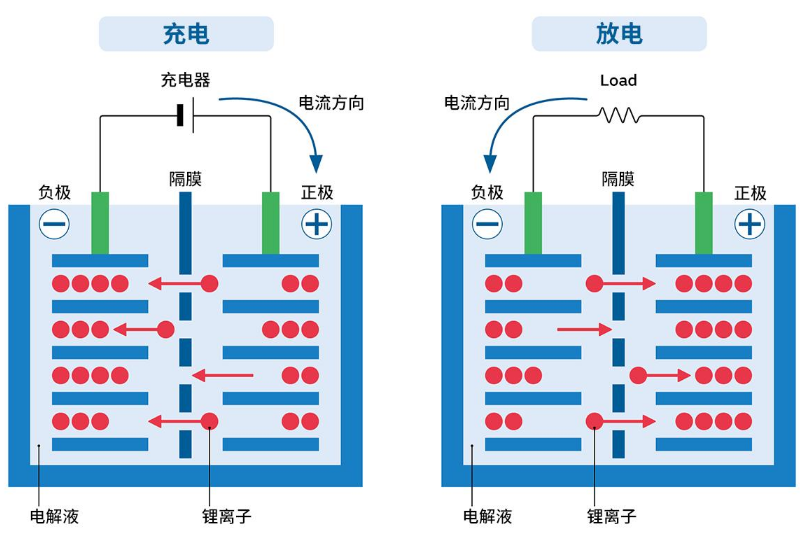

锂电池充电原理图详解

## 实际应用中的考虑

在实际应用中,锂电池充电器的设计需要考虑多种因素,以确保充电过程的安全和高效。

### 1. 温度管理

锂电池在充电过程中会产生热量,过高的温度会降低电池寿命甚至引发安全问题。因此,**温度管理**是充电器设计中的重要环节。常见的温度管理方法包括**热敏电阻检测**和**主动散热**。热敏电阻用于实时监测电池温度,当温度超过预设阈值时,充电器会降低充电电流或停止充电;主动散热则通过风扇或散热片将热量迅速排出。

### 2. 多节电池管理

在需要多节锂电池串联的应用中,如电动工具和电动汽车,**多节电池管理**变得尤为重要。由于电池个体之间存在差异,可能会导致某些电池过充或过放。因此,多节电池管理通常采用**平衡充电**技术,通过在每个电池单体上并联平衡电路,确保各电池电压一致。

### 3. 快速充电技术

随着用户对充电速度的要求不断提高,**快速充电技术**成为锂电池充电器设计的热点。快速充电技术通过提高充电电流或优化充电策略,缩短充电时间。然而,快速充电也带来了更高的热管理和安全要求,设计者需要在充电速度和电池寿命之间找到平衡。

## 锂电池充电原理图的设计实例

为了更好地理解锂电池充电原理图,我们以一个典型的单节锂电池充电器为例进行解析。

### 1. 电源输入

充电器的电源输入通常为直流电压,范围在5V至12V之间。输入电压通过**整流滤波电路**去除噪声,确保电源的稳定性。

### 2. 充电管理芯片

充电管理芯片是充电器的核心,常见的型号包括**TP4056**和**BQ24075**。这些芯片集成了电源管理、电流检测、电压检测和控制逻辑功能,简化了电路设计。

### 3. 电流检测电阻

在充电回路中串联一个**电流检测电阻**,用于监测充电电流。电阻的阻值通常为几十毫欧,以减小对充电效率的影响。

### 4. 电压检测网络

通过**分压电阻网络**和ADC,实时监测电池电压。分压电阻的阻值需要根据电池额定电压和ADC输入范围进行精确计算。

### 5. 控制逻辑

控制逻辑根据电流和电压检测结果,控制充电管理芯片的工作状态。通过编程,可以实现复杂的充电策略,如温度补偿和过压保护。

### 6. 输出保护

为了保护电池和负载,充电器通常还包含**输出保护电路**,如过压保护、过流保护和短路保护。这些保护电路可以在异常情况下迅速切断电源,确保安全。
