**「手机充电突然中断」「充电器发烫后无法使用」——这些场景背后，往往隐藏着一个关键元凶：充电ic芯片故障**。作为电源管理系统的核心组件，这颗指甲盖大小的芯片掌控着电压调节、电流分配与温度保护等关键任务。为何看似坚固的电子元件会频繁失效？本文从电路设计、环境因素到使用习惯，全面解析充电IC芯片的致命弱点。

---

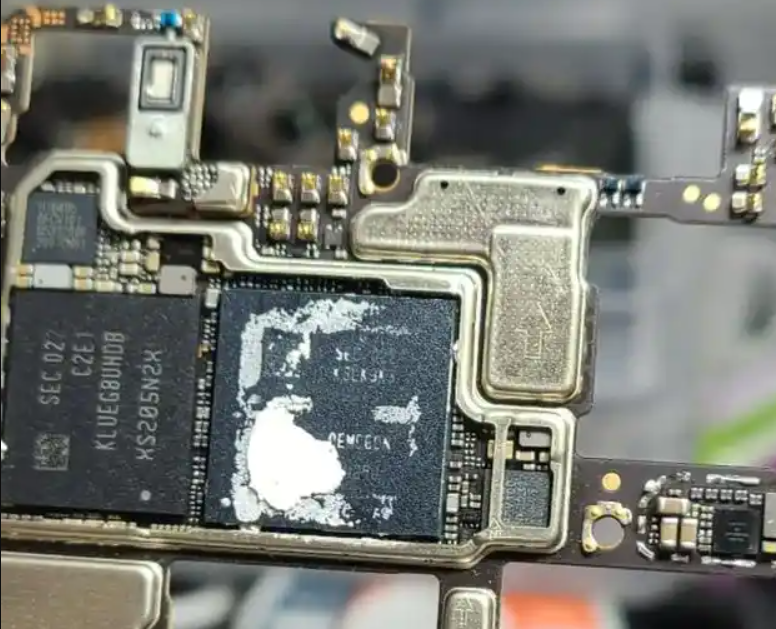

## 一、**过压/过流冲击：芯片的隐形杀手**

充电IC芯片最怕遭遇超过设计阈值的电压或电流。当使用劣质充电器时，*输出电压波动可能超过芯片的耐压极限*。例如，某品牌快充芯片标称耐压值为12V，若充电器因元件老化输出14V，内部MOS管会因过载产生雪崩击穿。

**典型案例**：2021年第三方检测机构对市售充电器抽检发现，31%的产品存在电压波动超标问题。这类异常输入会导致芯片内部的过压保护电路（OVP）反复触发，最终造成保护元件烧毁。

---

## 二、**高温环境：电子元件的慢性毒药**

芯片结温（Junction Temperature）是衡量可靠性的核心指标。当环境温度超过85°C时，*材料热膨胀系数差异将引发焊点开裂*。测试数据显示，温度每升高10°C，芯片寿命缩短30%-50%。

**热失控场景**：

1. 边充电边运行大型游戏（双倍发热）

2. 密闭空间充电（如枕头下）

3. 使用散热不良的充电宝

某手机厂商的故障统计表明，夏季IC芯片损坏率比冬季高42%，印证了温度与故障率的强相关性。

---

## 三、**静电放电（ESD）：看不见的破坏者**

尽管芯片内置ESD防护二极管（如TVS管），但人体接触产生的静电电压可达15kV。*瞬间放电可能击穿栅氧化层*，造成不可逆损伤。工业标准IEC 61000-4-2显示，仅需0.5nS的8kV放电就足以损毁未充分防护的IC。

**防护盲区**：

- 维修时未佩戴防静电手环

- 潮湿环境降低空气导电性

- 多层PCB布局不当形成寄生电容

## 四、**设计缺陷：先天不足的致命伤**

部分低价芯片为压缩成本，采用简化版电路架构：

1. **省略电流采样电阻**：无法实时监控负载变化

2. **简化热关断电路**：温度保护延迟超过200ms

3. **使用低规格MOS管**：导通电阻（RDS(on)）超标30%

某实验室对比测试显示，简化版芯片在连续充放电测试中，*故障发生时间比全功能芯片提前5.6倍*。

---

## 五、**电解液侵蚀与金属迁移**

在长期使用中，两个微观过程悄然发生：

1. **电解电容泄漏**：酸性电解液腐蚀引脚焊盘

2. **电迁移现象**：大电流导致金属原子位移，导线出现空洞

扫描电镜观测证实，经历1000次充放电循环后，*芯片内部铜导线宽度减少8%-12%*，电阻值上升导致局部过热。

---

## **延长芯片寿命的三大对策**

1. **优选BOM物料**：

- 选择内置多重保护（OVP/OCP/OTP）的芯片

- 搭配低ESR的固态电容（损耗角<0.1）

2. **优化散热设计**：

- 在PCB背面敷设2oz铜箔（导热系数提升40%）

- 采用导热硅脂填充0.3mm空气间隙

3. **规范使用习惯**：

- 避免在35°C以上环境连续快充

- 每月清理充电接口氧化物（降低接触电阻）

---

**当你的设备出现「充电异常发热」「充电速度骤降」时，很可能就是充电IC芯片发出的求救信号**。理解这些故障机制，不仅能规避设备损坏风险，更为选择安全可靠的充电方案提供了科学依据。
